ООО «СИСТЕЛ» для решения задач учета энергоресурсов разработана автоматизированная информационно-измерительная система контроля и учета энергетических ресурсов (АИИС КУЭР) «АТЛАС», элементами среднего и нижнего уровня которой, применительно к энергетике, являются УСПД 248.М2 АТЛАС и счетчики однофазные и трехфазные счетчики серии «АТЛАС» и серии «ФОТОН».

АИИС КУЭР «АТЛАС» предназначена для автоматического учета отпуска и потребления электрической энергии, тепла, воды, природного газа и других энергоресурсов.















НАЗНАЧЕНИЕ



АИИС КУЭР «АТЛАС» предназначена для решения следующих задач:

  • коммерческого учета отпуска (потребления) электрической энергии и мощности;
  • технического учета электрической энергии и мощности;
  • учета отпуска (потребления) тепловой энергии, расхода теплоносителя, воды, природного газа и других энергоресурсов.



ОБЛАСТЬ ПРИМЕНЕНИЯ



  • энергосистемы, электростанции, подстанции и аналогичные им  энергетические объекты, промышленные и приравненные к ним предприятия оптового (ОРЭ) и розничного рынков ЭЭ;
  • мелко-моторные и бытовые потребители;
  • другие энергопотребляющие (энергопоставляющие) предприятия и организации всех форм собственности и ведомственной принадлежности.



СТРУКТУРА

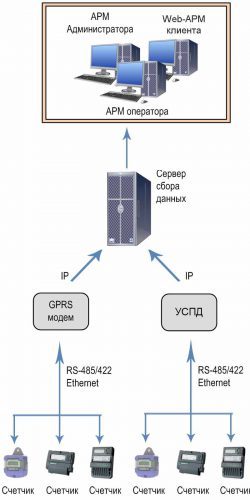

Обмен данными может происходить как непосредственно между счетчиками и сервером (двухуровневая система), так и через промежуточное УСПД (трехуровневая система).



Типовая структура системы включает:

  • информационно-измерительные комплексы точек учета (ТУ);
  • информационно-вычислительные комплексы электроустановок (ИВКЭ);
  • информационно-вычислительные комплексы верхнего уровня (ИВК).

Точки учета оснащаются счетчиками, имеющими метрологическую сертификацию и отвечающие техническим требованиям ОРЭ или РРЭ.



Для сбора данных на уровне ИВКЭ используются УСПД 248.М2 АТЛАС, обеспечивающие опрос счетчиков и накопление данных на требуемую глубину для последующей передачи на верхний уровень и временного хранения.



Обмен данными между серверов ИВК и УСПД и счетчиками может осуществляться по различным каналам связи − проводным каналам или ВОЛС (интерфейсы RS-485, Ethernet и др.), силовым линиям 0,4 кВ (PLC-модемы), радиоканалам (стандарты GSM, GPRS, Wi-Fi и др.), оптическим (IRDA и др.) и другим каналам.



ФУНКЦИИ



  • Сбор, обработка, хранение и отображение информации об энергопотреблении.
  • Дистанционное управление и  сбор информации о потреблении, обеспечение достоверности данных, работа в многотарифном режиме.
  • Контроль параметров сети в каждой ТУ по уровням напряжений, с фиксацией максимальных и минимальных значений по потребляемому току (мощности).
  • Выявление очагов потерь ЭЭ и, в случае необходимости, ограничение и отключение потребителя с последующим восстановлением энергоснабжения.
  • Дистанционные уведомления, позволяющие передавать абонентам бытового сектора сообщения о состоянии их энергопотребления.
  • Выявления очагов сверхнормативных потерь ЭЭ путём балансирования сетей, начиная с сетей 110 кВ и заканчивая сетями 0,4 кВ.



ВОЗМОЖНОСТИ



  • Учет разных видов энергоносителей − электроэнергия, газ, вода холодная, вода горячая, теплоносители.
  • Функции контроля, учета, управления потреблением.
  • Встроенные алгоритмы управления потреблением.
  • Работа с приборами учета  разных производителей.
  • Возможность построения локальных и распределенных иерархических систем.
  • Возможность интеграция в существующие автоматизированные системы предприятия на различных уровнях.
  • Организация единого информационного пространства путем объединения существующих на предприятии систем учета.
  • Передача данных в центр сбора и обработки данных оптового (розничного) рынка электроэнергии и поставщику электроэнергии.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ



  • Гибкая многоуровневая структура построения.
  • Неограниченная распределенность точек учета.
  • Достоверность данных, надежность передачи и хранения данных.
  • Балансирование.
  • Контроль распределительных сетей и абонентов.
  • Самодиагностика.
  • Унифицированное представление данных учета разных ЭР.
  • Высокая надежность.
  • Использование в качестве средств связи PLC-, GPRS- и Web- технологий.



Система выполняет дистанционный сбор информации о потреблении, обеспечивая работу в многотарифном режиме. Предусмотрена возможность автоматического перехода “зима-лето”.



Контроль в каждой точке учета осуществляется по уровням напряжений с фиксацией максимальных и минимальных значений и потребляемому току (мощности).



ГИБКОСТЬ И МАСШТАБИРУЕМОСТЬ



  • Построение как двухуровневой (“счетчик – сервер сбора”), так и традиционной трехуровневой схемы сбора данных (“счетчик – УСПД – сервер сбора”).
  • Поддержка ПУ разных производителей.
  • Автоматическая регистрация счетчика в системе и в УСПД в случае замены или установки нового счетчика.
  • Отсутствие ограничения на количество ТУ в системе на уровне ПО.
  • Возможность наращивания объемов собираемой информации путем установки новых ПУ и увеличения мощности серверного оборудования.



НАДЕЖНОСТЬ



  • Надежность системы обеспечивается следующими средствами:
  • Хранение полученных «учетных» данных в энергонезависимой памяти счетчиков и УСПД 248.М2 АТЛАС (исключение потери данных при пропадании каналов связи и сбоя энергопитания);
  • Использование цифровых каналов с помехозащищенными протоколами;
  • Контроль состояния технических средств системы (диагностика), осуществляемый в режиме реального времени;
  • Диагностика несанкционированного вмешательства и защита информации от несанкционированного доступа в каждой из составных частей АИИС КУЭР «АТЛАС»;
  • Многоступенчатый контроль доступа к текущим данным и параметрам настройки.



ДОСТОВЕРНОСТЬ ДАННЫХ



  • Оперативный контроль баланса полученной и потребленной электроэнергии по группам учета.
  • Привязка измеренных величин к единому астрономическому времени.



БАЛАНСИРОВАНИЕ



  • Расчет баланса поступления и потребления электроэнергии с целью выявления и расчета потерь.
  • Исходные данные для формирования фактического баланса по энергосистеме – показания приборов учёта в виде дискретных значений (интервальный учет) или отдельные показания приборов учета (интегральный учет).



САМОДИАГНОСТИКА



Диагностика элементов и узлов системы, самодиагностика системы осуществляется по следующим параметрам:

  • отсутствие/неполнота данных от ПУ;
  • автоматическое отключение ПУ за прошедшие сутки;
  • несанкционированное вскрытие ПУ;
  • возникновение аппаратных ошибок во всех элементов системы, в том числе в линиях связи.



ЛИНИИ СВЯЗИ



  • Проводные − с использованием интерфейсов RS485/422, Ethernet;
  • Беспроводные − с использованием технологий GSM, GPRS, EDGE и т.д.
  • Линии электропередачи 0.4 кВ с использованием PLC-технологии (решение проблемы «последней мили»).



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ



ПО имеет варианты исполнения для работы в ОС Linux и MS Windows и предназначено для работы с одной из следующих СУБД:

  • в ОС Windows − MS SQL Server, PostgreSQL;
  • в ОС Linux − PostgreSQL.



Для защиты системы от несанкционированного доступа предусмотрена аппаратная блокировка, пломбирование приборов учета, а также многоуровневый доступ к текущим данным и параметрам настройки системы.



КОНТРОЛЬ ПАРАМЕТРОВ



Контроль параметров распределительных сетей в каждой точке учета:

  • по уровню напряжения абонентов;
  • по потребляемой мощности абонентов;
  • по распределению реактивной мощности;
  • по оперативному балансированию объектов электрических сетей.



Ограничение и отключение потребителя:

  • по внешней команде;
  • по превышению ограничения энергопотребления;
  • при попытке несанкционированного доступа.



ИНТЕРФЕЙС

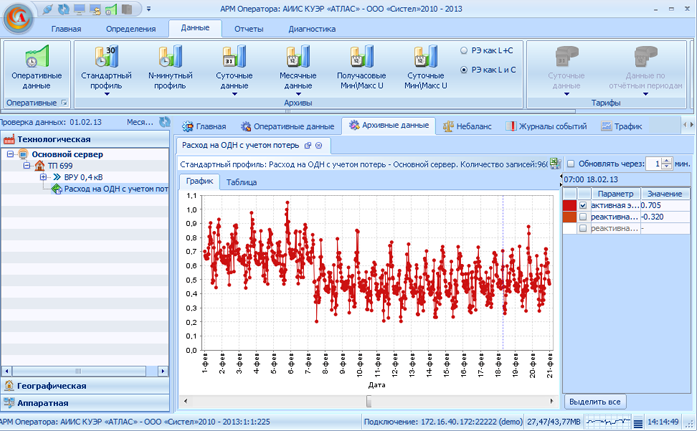

Обеспечение доступа, в том числе удаленного, к данным приложений с использованием АРМ оператора.



«Личный кабинет», обеспечивающий просмотр информации по лицевому счету абонента, в том числе отображение профилей нагрузки, показаний приборов учета, потребления электроэнергии по тарифным зонам суток.
