ОИК «СИСТЕЛ» является современным масштабируемым распределённым программным комплексом, обеспечивающим выполнение функций SCADA для различных отраслей, в том числе, предприятий электроэнергетики. Комплекс обеспечивает сбор и   передачу данных с использованием унифицированных протоколов информационного обмена, обработку, хранение и визуализацию информации. Он, в первую очередь, предназначен для использования в автоматизированных системах диспетчерского (технологического) управления (АСДУ/АСТУ) электрическими сетями.



Комплекс имеет открытую архитектуру, базируется на современной вычислительной технике и сетевом оборудовании общего назначения, программное обеспечение реализовано с использованием клиент-серверной технологии, функционирует в среде ОС Astra Linux (или по желанию заказчика в ОС Windows, ОС Linux). В соответствии с Указом Президента РФ «О мерах по обеспечению технологической независимости и безопасности критической информационной инфраструктуры Российской Федерации» от 30.03.2022 г. № 166 в ООО «СИСТЕЛ» осуществлен переход серверной и клиентской части ОИК на отечественную ОС «Astra Linux». Для этого было разработано:

Архитектура программного комплекса



Программное комплекс ОИК «СИСТЕЛ» состоит из 4-х основных частей: серверной, клиентской, сервисной и WEB частей.



К серверной части ПО ОИК «СИСТЕЛ» относятся программы, работающие на сервере ОИК в реальном времени; к клиентской части ПО – программы, работающие на АРМах пользователей, реализующие отображение данных и человеко-машинный интерфейс.



Серверная и клиентская части программного обеспечения обеспечивает работу оперативного диспетчерского персонала по управлению сетью в реальном времени. Фактически они представляют собой единый программный комплекс, имеющий клиент-серверную архитектуру.

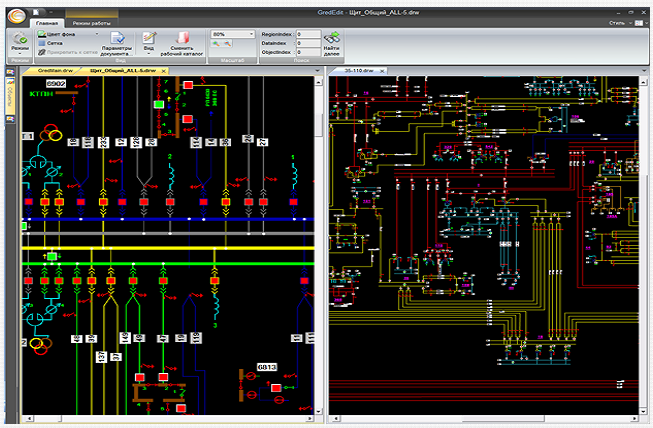

В сервисное ПО входит Графический редактор, Конфигуратор ОИК и ряд других программ, используемых для конфигурирования программ, подготовки информационного обеспечения ОИК (баз данных, экранных форм АРМ и т.п.).



WEB часть включает WEB-серверы (back-end) и работающие на них приложения (front-end) для просмотра оперативных и архивных данных ОИК на любых устройствах (компьютеры, планшеты, мобильные телефоны) с использованием любых браузеров, функционирующих в основных ОС (Astra Linux, MS Windows, Linux, Android, iOS) без необходимости установки Java-машины.



В состав ПО ОИК также входит набор программ, реализующих серверную и клиентскую части информационного обмена в соответствии со стандартом ГОСТ Р МЭК 61850, которые могут функционировать в среде ОС Astra Linux, ОС Windows и ОС Linux.



Все остальное ПО ОИК «СИСТЕЛ» также функционирует в среде ОС Astra Linux, ОС Windows, ОС Linux  и может работать с различными СУБД, в частности с PostgreSQL (или по желанию заказчика MS SQL Server).



Характеристики программного обеспечения ОИК:



• обеспечивает реализацию функций сбора, обработки, архивирования и визуализации данных, принимаемых в реальном времени от устройств телемеханики и АСУ ТП контролируемых пунктов;

• предоставляет пользователю современный человеко-машинный  интерфейс  в стиле MS Office и MS Visual Studio;

• может адаптироваться к конкретному объекту управления  (распределительной сети) исходя из топологии, количества и характеристик объектов сети и используемой системы сбора и передачи данных.



Протоколы информационного обмена



Программное обеспечение ОИК «СИСТЕЛ» реализует сбор данных с использованием протоколов согласно ГОСТ Р МЭК 60870-5-104, ГОСТ Р МЭК 61850-8-1, протокола ModBus TCP/RTU.

Сбор данных с использованием унаследованных протоколов телемеханики, а также иных нестандартных протоколов информационного обмена, осуществляется с использованием специализированных преобразователей протоколов или ЦППС, которые производят преобразование унаследованных протоколов в протокол согласно ГОСТ Р МЭК 60870-5-104, а также обратное преобразование, в случае необходимости.

Передача данных на верхний и смежный уровни иерархических АСДУ (АСТУ) выполняется по протоколам согласно ГОСТ Р МЭК 60870-5-104 или ГОСТ Р МЭК 61850-8-1.

Для технологических целей в ОИК используются протоколы NTP, SNTP, SNMP.



Эффективное сопровождение ОИК в процессе эксплуатации достигается:



• возможностью конфигурирования программного обеспечения в процессе эксплуатации ОИК без привлечения разработчиков;
• наличием технической документации на программное обеспечение ОИК и отдельные компоненты;
• возможностью регулярного обновления программного обеспечения по мере его развития;
• обучением специалистов заказчика установке, конфигурированию и администрированию ОИК в учебном центре ООО «Систел»;
• обеспечением технической поддержки, горячей линии;
• консультированием по телефону и электронной почте.
