Назначение



ПТК «СИСТЕЛ» является платформой для построения автоматизированных систем различного назначения, целью внедрения которых является повышение качества эксплуатации электрических сетей и подстанций класса напряжения 6 -110 (150) кВ, повышение эффективности управления распределительными сетями, снижения аварийности и уменьшения потерь электрической энергии.



Основные функции



Подстанции и аналогичные им объекты



  • сбор данных от датчиков аналоговых и дискретных сигналов;
  • сбор данных от цифровых измерительных приборов (МИП, счетчики электрической энергии, терминалы РЗА и т.п.);
  • первичная обработка данных с автоматическим формированием сообщений диспетчеру;
  • реализация функций телеуправления (прием команд с верхнего уровня и выдача управляющих воздействий на исполнительные механизмы коммутационных аппаратов);
  • передача данных на верхний уровень автоматизированных систем диспетчерского (технологического) управления;
  • формированием оперативных архивов;
  • реализация АРМ дежурного на щитах управления подстанций с оперативным обслуживанием постоянным дежурным персоналом;
  • синхронизация времени компонент ПТК с Всемирным координированным временем (UTC).



Диспетчерские пункты



  • сбор данных от устройств телемеханики (или АСУ ТП), функционирующих на подстанциях и аналогичных им объектах, по каналам связи;
  • информационный обмен РЭС – ЦУС в рамках двухуровневой АСТУ сетевой компании;
  • информационный обмен со специализированными обособленными автоматизированными системами (АИИС УЭ, РЗА, ПА и др.) сетевой компании;
  • информационный обмен с АСТУ смежных сетевых компаний и АСДУ РДУ Системного оператора;
  • обработка данных, формирование сообщений диспетчеру;
  • архивирование и долговременное хранение данных с обеспечением доступа к архивным данным по запросам с АРМ;
  • реализация АРМ диспетчера с использованием дисплеев в качестве средств визуализации для представления режимной информации в виде мнемосхемы сети, мнемосхем подстанций, графиков, таблиц и других экранных форм в реальном масштабе времени;
  • реализация диспетчерского щита на базе LCD-панелей или видеокубов в качестве средств визуализации с выводом режимной информации в виде схемы сети, мнемосхем подстанций, графиков, таблиц и других экранных форм в реальном масштабе времени;
  • реализация человеко-машинного интерфейса при визуальном анализе данных и телеуправлении коммутационными аппаратами;
  • синхронизация времени компонент ПТК с Всемирным координированным временем (UTC).



Состав



В состав ПТК «СИСТЕЛ» входят аппаратные средства (собственного производства и покупные изделия) и программное обеспечение, описанные ниже.



Аппаратные средства собственного производства:



  • амперметр цифровой 16-ти канальный, с индивидуальной гальванической развязкой измерительных каналов, для ввода токовых сигналов 0 – 20 мА;
  • модуль телесигнализации 16-ти канальный, с индивидуальной гальванической развязкой каналов, для ввода сигналов от датчиков типа «сухой контакт»;
  • модуль телесигнализации 24-х канальный для ввода потенциальных дискретных сигналов напряжением до 270 В типа «мокрый контакт»;
  • модуль телесигнализации и управления (8 каналов ТС и 1 канал ТУ для управления 2-х позиционным объектом);
  • модуль телеуправления 4-х канальный, для управления 4-мя коммутационными аппаратам);
  • контроллер телемеханики с интерфейсами 2хEthernet, 5хRS-422/485;
  • адаптер интерфейсов RS-232/RS-485;
  • адаптер интерфейсов RS-232/RS-422;
  • адаптер интерфейсов 4хRS-485(RS-422)/Ethernet;
  • модуль измерения температуры с использованием различных датчиков);
  • счетчик электрической энергии электронный многофункциональный «ФОТОН».





Программное обеспечение ПТК «СИСТЕЛ»

В состав программного обеспечения входят:

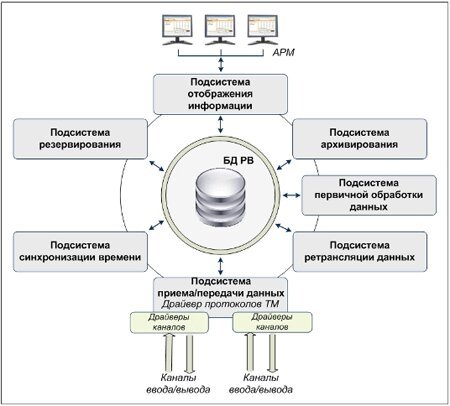

управляющая программа «Монитор реального времени системы сбора и первичной обработки телеинформации (Монитор РВ)», обеспечивающая совместную работу контроллера и модулей телемеханики в процессе реализации устройством функции сбора, обработки и передачи данных;

программа «АРМ телемеханика» на базе WEB-технологии, предназначенная для представления данных из БД РВ контроллера телемеханики;

программа «АРМ дежурного», обеспечивающая представление данных в виде разнообразных экранных форм и человеко-машинный интерфейс.

программный комплекс ОИК «СИСТЕЛ».



Протоколы передачи данных



Сбор данных на объекте и передача на верхний уровень



Программное обеспечение контроллеров  ПТК  поддерживает следующие протоколы для локального сбора данных на объекте (сигналов, измерений, осциллограмм) и приема команд управления по каналам связи (для переключения коммутационных аппаратов, изменения положения отпаек РПН, изменение групп уставок и т.п.):



  • ГОСТ Р МЭК 60870-5-101;
  • ГОСТ Р МЭК 60870-5-103;
  • ГОСТ Р МЭК 60870-5-104;
  • ГОСТ Р МЭК 61850-8-1 MMS, GOOSE;
  • протокол ModBus RTU/TCP;
  • внутрифирменный протокол CANex (для обмена с модулями ввода-вывода ПТК);
  • протокол SPA-Bus (для обмен с релейными терминалами SPAC);
  • фирменные протоколы производителей (обмен со счетчиками Меркурий, СЭТ, Энергомера, Альфа и др.);
  • протокол DNP3;
  • протокол СПОДЭС.



Программное обеспечение контроллеров  ПТК  поддерживает следующие протоколы передачи данных (сигналов, измерений, осциллограмм) и приема команд с верхнего уровня (для переключения коммутационных аппаратов, изменения положения отпаек РПН, изменение групп уставок и т.п.):



  • ГОСТ Р МЭК 60870-5-101;
  • ГОСТ Р МЭК 60870-5-104;
  • ГОСТ Р МЭК 61850-8-1 MMS, GOOSE;



Данные, передаваемые контроллерами на верхний уровень автоматизированной системы управления, содержат метки времени и атрибуты качества, которые передаются в соответствии с методами передачи данных, применяемыми протоколами передачи данных.

Прием данных на ДП и передача на верхний уровень

Программное обеспечение серверов ССПИ ПТК поддерживает следующие протоколы для приема данных по каналам связи и информационного обмена с смежными или вышестоящими АСДУ (АСТУ):



  • ГОСТ Р МЭК 60870-5-101;
  • ГОСТ Р МЭК 60870-5-104;
  • ГОСТ Р МЭК 61850-8-1 MMS (опция).



Данные, передаваемые серверами ССПИ на верхние уровни автоматизированных систем управления, содержит метки времени и атрибуты качества, которые передаются в соответствии с методами передачи данных, применяемыми протоколами передачи данных.

Кроме перечисленных выше, программное обеспечение ПТК поддерживает протокол SNMP для диагностирования аппаратных средств ПТК.



Синхронизация времени



ПТК обеспечивает синхронизацию показаний часов контроллеров телемеханики серверов ССРИ с Всемирным координированным временим (UTC):

  • по сигналам 1PPS, формируемых приемниками спутниковых систем ГЛОНАСС/ GPS;
  • по сигналам от сервера точного времени, передаваемым контроллерам телемеханики по сети с использованием сервиса NTP (SNTP);
  • по сигналам от вышестоящего сервера ОИК, передаваемым по сети или каналам связи с использованием протоколов согласно ГОСТ Р МЭК 60870-5-101 и/или ГОСТ Р МЭК 60870-5-104 (в соответствии с 6.7 ГОСТ Р МЭК 870-5-5).
