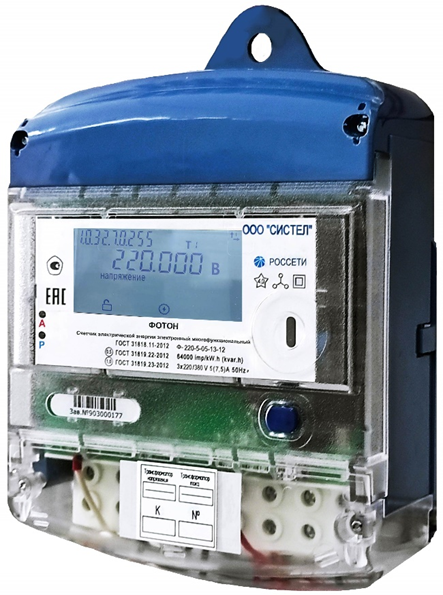

СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ЭЛЕКТРОННЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ «ФОТОН»

Прибор предназначен для измерения активной/реактивной электроэнергии в двух направлениях. Может применяться на электрических подстанциях всех классов напряжения, передавать данные одновременно в автоматизированные системы коммерческого/технического учета электроэнергии (АСУЭ), системы телемеханики и автоматизированные системы диспетчерского или технологического управления (АСТУ).

Счетчик «ФОТОН» обеспечивает:

  • измерение активной/реактивной энергии и мощности в двух направлениях в системах расчетного (коммерческого) и технического учета электроэнергии, измерения параметров сети (силы тока, напряжения, активной и реактивной энергии, мощности, частоты сети, cos φ и т.п) ведение журнала событий;

  • выполнение функций многофункционального измерительного преобразователя для систем телемеханики;

  • выполнение команд телеуправления и сбор 8-ми телесигналов типа «сухой контакт».



Прибор поддерживает протокол СПОДЭС, по которому он интегрируется в АСУЭ на базе программного комплекса «Пирамида-сети», а также протокол согласно ГОСТ Р ИЭК 60870-5-104 для передачи данных в АСТУ.

Пределы допускаемой основной погрешности измерения активной энергии - по ГОСТ 31819.22-2012, пределы допускаемой основной погрешности измерения реактивной энергии - по ГОСТ 31819.23-2012. Пределы погрешностей измерения качества электроснабжения не хуже класса S с допусками в части измерения напряжения (при положительном и отрицательном отклонении напряжения) - по ГОСТ 30804.4.30-2013. Счетчик обладает виброустойчивостью и вибропрочностью в диапазоне частот, прочностью к ударам многократного и одиночного действия и прочностью при свободном падении в соответствии с ГОСТ 22261-94.

Счетчик имеет свидетельство об утверждении типа средств измерений ОС.С.34.004.А №57215, Регистрационный № 58850-14.

Основные метрологические и технические характеристики:

Наименование параметра, единица измерения, условия

Номинальное фазное/линейное напряжение, Uном, В

Номинальный (максимальный) ток, Iном (Iмакс), А

Значение

57,7/100; 127/220; 220/380

1 (1,5); 5 (7,5)

Класс точности при измерении активной энергии

Класс точности при измерении реактивной энергии

Точность хода часов реального времени, с/сутки

0.2S; 0.5S, 1

1.0, 2.0

±0,5

Напряжение питания от внешнего источника, В

Время хранения информации в запоминающем устройстве, при отключении питания, не менее, лет

Ход часов реального времени, при отключении питания, не менее, лет

24

10

16

Количество тарифов до, шт.

Активная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении не более, Вт

Стартовый ток (чувствительность) для устройств класс точности, Iном, А:

8

1,5

0,2S и 0,5S по активной энергии

1,0 по активной и реактивной энергии

2,0 по реактивной энергии

0,001

0,002

0,003

Интерфейсы связи RS485, шт.

Интерфейсы связи CAN, шт.

Интерфейсы связи Ethernet, шт.

2 (1)

0 (1)

1

Оптический порт, шт.

Поддерживаемые протоколы обмена данных в АИИС УЭ

Поддерживаемые протоколы обмена данных телемеханика

1

СПОДЭС, ФОТОН

МЭК -60870-5-104

Каналы телесигнализации "сухой контакт", число каналов

8/16 (опция)

Каналы телеуправления (включить / выключить, блокировка АПВ), шт.

1 (опция)

Предельный рабочий диапазон, °С

– 40 до + 70

Относительная влажность воздуха (при 35 °С), %;

95

Атмосферное давление, кПа.

70 – 106,7

Интервал между поверками, лет

14

Средняя наработка на отказ, часов

165000

Полный средний срок службы, лет

40

Габаритные размеры: Длина х Ширина х Высота, мм

221 х 170 х 89

Масса прибора, не более, кг

1,4

Встроенное программное обеспечение

Встроенная программа счетчика обеспечивает функционирование счетчиков электрической энергии «Фотон» в соответствии с требованиями Технических условий на счетчики ТУ 26.51.63-007-05534663-2022 и соответствующей эксплуатационной документации, а именно измерение, сохранение и последующее отображение на дисплее счетчика результатов измерений и дополнительной служебной информации.


Программа может применяться только в счетчике электрической энергии электронном многофункциональном «Фотон», загружается исключительно изготовителем при производстве счетчика на заводе. Свидетельство о государственной регистрации программы для ЭВМ №2023660994, выданное Федеральной службой по интеллектуальной собственности, дата государственной регистрации в реестре программ для ЭВМ – 25.05.2023 г.



Программа для ЭВМ зарегистрировано в Минцифры России №19250 от 23.09.2023: «Программное обеспечение 3-х фазного счетчика электрической энергии в соответствие со спецификацией СПОДЭС»



Руководство пользователя для конфигурирования счетчика Фотон.
